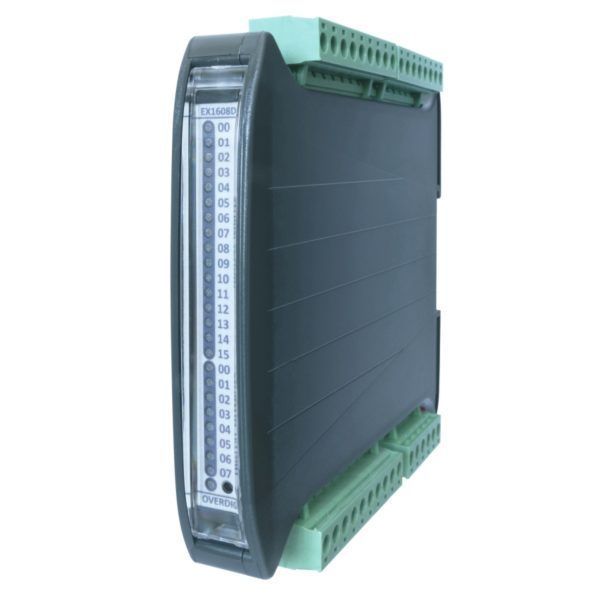

EX1608DD — це модуль віддаленого збору даних та керування, призначений для використання в системах промислової автоматизації. Пристрій дозволяє підключити до 16 дискретних датчиків (кнопок, кінцевиків, фотодатчиків) та керувати 8 виконавчими пристроями (реле, індикаторами, соленоїдами) через один кабель зв'язку.
Обмін даними здійснюється через промисловий інтерфейс RS485 з використанням стандартного протоколу Modbus RTU. Це робить модуль універсальним та сумісним з більшістю сучасних ПЛК (Siemens, Delta, Mitsubishi, Omron), HMI-панелей та SCADA-систем. Використання транзисторних виходів забезпечує високу швидкодію та необмежений ресурс перемикань при комутації навантажень постійного струму.
Технічні особливості EX1608DD
- Гальванічна розв'язка: Вхідні та вихідні кола оптично ізольовані від схеми керування, що захищає основне обладнання від завад та стрибків напруги.
- Надійний зв'язок: Інтерфейс RS485 підтримує роботу на великих відстанях (до 1200 м) та дозволяє об'єднувати декілька модулів у мережу.
- Зручність діагностики: Світлодіодні індикатори на корпусі відображають стан кожного входу, виходу та наявність живлення/зв'язку.
- Компактність: Стандартне кріплення на DIN-рейку (35 мм) спрощує монтаж у електрощитах.
Технічні характеристики
| Вхідні параметри (Digital Input) | |
| Кількість входів | 16 каналів (DI) |
| Тип входу | Оптоізольований (NPN/PNP або сухий контакт) |
| Вихідні параметри (Digital Output) | |
| Кількість виходів | 8 каналів (DO) |
| Тип виходу | Транзисторний (Open Collector / NPN) |
| Максимальний струм на канал | До 500 мА (уточнюється в інструкції) |
| Комунікація та живлення | |
| Інтерфейс | RS485 (2 дроти) |
| Протокол | Modbus RTU |
| Швидкість передачі | Налаштовується (за замовчуванням 9600 bps) |
| Напруга живлення | 9 - 30 В DC (стандартно 24 В) |
| Монтаж | DIN-рейка |
